振动盘原理及调试方法

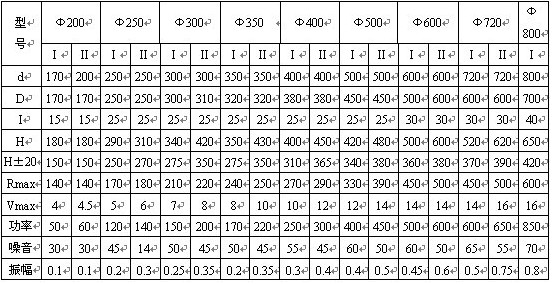

一、振动盘整体结构组成

振动盘是自动化生产线核心前置送料设备，主要用于无序工件自动排序、定向、按照所要求的状态连续送料，广泛配套检测、贴标、装配、包装设备等工序胡使用。整机核心结构分为5大部分：

• 料盘盘面：螺旋轨道结构，负责工件输送、筛选、定向排序，是振动盘的核心部分

• 弹片（弹簧板）：倾斜安装，决定振动幅度、扭摆角度与共振效果，是振动驱动部件

• 脉冲电磁铁：产生交变磁场，带动料盘做垂直高频振动

• 底座主体：固定支撑、承重、减震，保证设备运行稳定

• 振动控制器：调节电压、频率、振幅，控制送料速度快慢

二、振动盘核心工作原理

振动盘运行核心为电磁共振+扭摆振动+物料惯性位移，其核心工作原理是：

振动盘底部脉冲电磁铁通电后产生交变磁力，带动料盘产生垂直高频振动；配合倾斜安装的弹片，让料盘围绕垂直轴心形成小幅扭摆振动。盘面内的工件在高频振动、惯性力、摩擦力共同作用下，沿螺旋轨道做抛物线跳跃上升运动。

工件上升过程中，通过盘面的筛选结构、挡料结构、倒角结构自动矫正姿态，剔除反向、叠料、歪斜工件，最终实现无序工件自动定向、有序排列、匀速出料，持续为后端设备供料。

核心共振原理：设备调试的关键！弹片厚度、数量、间隙匹配电磁频率，形成机械共振，小功率即可输出大振幅，送料更稳、噪音更低、能耗更小。

三、标准调试步骤（车间实操流程）

第一步：前期检查（调试前置必备）

• 检查整机底座、盘面、弹片固定螺丝全部锁紧，无松动、无偏移

• 确认设备水平放置，脚垫平稳、无悬空，台面无晃动

• 清理盘面杂物、铁屑、油污，保证工件滑动顺畅

• 控制器旋钮调至中间档位，预留调速空间

第二步：通电试运行

• 接通220V电源（亦有客户特殊要求380V，可），空载启动振动盘，观察振动状态

• 正常状态：振动均匀、无杂音、无抖动偏移、无剧烈跳动

• 异常状态：振动微弱、左右晃动、发出撞击声、断断续续振动，需立即停机调整

第三步：速度与共振调试（核心步骤）

• 轻触控制器面板+按键，逐步提升振幅，观察工件上升速度，具体参考所使用控制器操作手册

• 速度过慢：小幅加大电压，提升振动频率与振幅

• 速度过快、工件跳动乱飞：减小电压，降低振幅

• 速度不稳、忽快忽慢：属于共振未匹配，需微调弹片间隙或增减弹片厚度

第四步：弹片精准调试（解决振动弱、速度上不去）

• 松卸弹片固定单颗螺丝，轻微调整弹片贴合度

• 松螺丝后速度变快：说明弹片过厚，需减薄或减少弹片数量

• 松螺丝后速度变慢：说明弹片偏薄，需加厚或增加弹片数量

• 调试标准：振动均匀有力、无杂音、工件匀速平稳上行

第五步：出料姿态与稳定性微调

• 工件翻转、姿态错乱：微调盘面挡料片、矫正片角度

• 频繁叠料、卡料：降低振动幅度，清理轨道毛刺，微调出料间隙

• 出料断断续续：小幅提升共振，保证供料连续性

第六步：对接后端设备适配调试

根据贴标机、检测机、装配机后端节拍，微调振动速度，实现供料速度与后端设备完美匹配，不空料、不堆料、不堵料。

四、常见故障及解决方案（实战干货）

1. 振动盘有声音、不送料/送料极慢

原因：弹片松动、共振失效、电磁铁间隙过大、盘面油污打滑

解决：锁紧弹片螺丝、重新匹配共振、调整电磁间隙、清洁盘面

2. 振动杂乱、左右晃动、机身跳动

原因：设备不水平、脚垫悬空、弹片受力不均、螺丝松动

解决：调平机身、锁紧全部固定螺丝、重新调试弹片平衡

3. 工件乱飞、跳跃过高、姿态紊乱

原因：振幅过大、电压过高、轨道不顺畅

解决：降低控制器电压、减小振幅、打磨轨道毛刺

4. 频繁卡料、叠料、堵料

原因：出料间隙不合理、工件异形干涉、速度过快

解决：微调出料口间隙、优化挡料结构、降低送料速度

5. 运行噪音大、有撞击异响

原因：部件松动、弹片疲劳、电磁铁间隙过小碰擦

解决：紧固配件、更换老化弹片、调整电磁间隙

五、调试核心禁忌与保养要点

• 严禁一次性把控制器电压调至最大，容易震松结构、震裂弹片

• 严禁螺丝未锁紧开机，会导致机身偏移、共振错乱

• 禁止盘面长期带油污、铁屑运行，会导致工件打滑、送料不稳

• 定期检查弹片松紧、螺丝紧固情况，避免长期震动松动

• 不同规格工件需重新微调速度与间隙，不可一刀切使用参数

六、振动盘 vs 离心理料机（核心区别）

振动盘：靠高频振动送料，结构简单、成本低；缺点是易伤料、噪音大、速度有限、易卡料、不适合高速精密小件

离心理料机：靠离心力平稳送料，柔性不伤料、静音、速度极快、稳定性强，适配高速检测、高速包装产线，是工业4.0自动化升级主流设备
