旋进旋涡流量计


品牌: RZ-LUX
公称通径: DN15-200
传输距离: 1.2km
单价: 1500.00元/台
起订: 1 台
供货总量: 5000 台
发货期限: 自买家付款之日起 7 天内发货
所在地: 江苏 淮安市
有效期至: 长期有效
最后更新: 2017-05-08 10:58
浏览次数: 331

公司基本资料信息
详细说明

RZ-LUX旋进旋涡流量计的详细资料:

一、RZ-LUX型智能旋进旋涡流量计是具有国内领先水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体,并能进行温度、压力、压缩因子自动补偿,是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

二、旋进旋涡流量计测量原理:
流量传感器的流通剖面类似文丘利管的型线(如下图1)。在入口侧安放一组螺旋型导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时,旋涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
工作原理

三、旋进旋涡流量计产品特点:
无机械可动部件,不易腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;
采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;
智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;
采用双检测技术可有效地提高检测信号强度,并抑制由管线振动引起的干扰;
采用国内领先的智能抗震技术,有效的抑制了震动和压力波动造成的干扰信号;
采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;
采用EEPROM技术,参数设置方便,可永久保存,并可保存最长达一年的历史数据;
转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485接口,可直接与微机联网,传输距离可达1.2km;
多物理量参数报警输出,可由用户任选其中之一;
流量计表头可360度旋转,安装使用简单方便;
配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输
压力、温度信号为传感器输入方式,互换性强;
整机功耗低,可用内电池供电,也可外接电源。

四、基本技术参数:

公称通径 DN ( mm ) 类型
流量范围
(m3/ h)
工作压力( MPa ) 精确度等级 重复性
15   1-20
1.6
2.5
4.0
6.3
10
16
0.5
1.0
1.5
小于基本误差限绝对值的 1/3
20   0.5-25
25   1.0 ~ 30
32   2.0 ~ 60
40   3.0 ~ 70
50 A 型 3.0 ~ 150
B 型 2.5 ~ 75
65 A 型 14-140
B 型 10-100
80 A 型 20 ~ 400
B 型 10 ~ 200
100 A 型 40 ~ 800
B 型 30 ~ 600
150 A 型 100 ~ 1800
B 型 40 ~ 900
200   180 ~ 3600 1.6;2.5;4.0

注:此流量范围上限可扩大1.5倍,保证正常使用。
1.准确度:为温度、压力修正后的系统精度;
2. A、B用以区别相同通径不同流量范围。

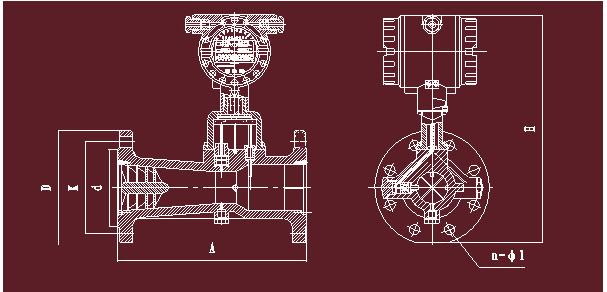

五、旋进旋涡流量计外形尺寸图:
尺寸图

公称通径
DN(mm)
公称压力
(MPa)
外形尺寸(mm) 表体材质
重量
(kg)
表体长度A 高度H 不锈钢 铝合金
20(15) 1.6/2.5/4.0 160 360 6
6.3/10/16 160 365   8
25 1.6/2.5/4.0 180 367 7
6.3/10/16 180 378   10
32 1.6/2.5/4.0 200 383 9
6.3/10/16 200 402   12
40 1.6/2.5/4.0 200 383 9
6.3/10/16 200 402   12
50 1.6/2.5/4.0 230 403   11
6.3/10/16 230 421   14
80 1.6 330 438 11
2.5/4.0 330 438   18
6.3/10/16 330 446   21
100 1.6 410 468 14
2.5/4.0 410 475   18
6.3/10/16 410 483   33
150 1.6 585 542 21
2.5/4.0 585 549   52
6.3/10/16 585 572   72
200 1.6 700 618 41
2.5 700 626   117
4.0 700 634   127

六、旋进旋涡流量计选用选型:

用于测量气体时,首先根据管线输气量和介质可能达到的温度和压力范围,估算出工作状态下的最高和最低体积流量,正确选择流量计规格;如两种口径均能覆盖流量范围,在压力范围允许的情况下,建议选择较小规格的流量计。为了便于维修,不影响流体输送,建议安装旁通管道,另外要保证所规定的直管段长度。若气体中含有较大颗粒或纤维,在上游应安装过滤器。

代号 口径 流量范围m3/h
RZ-LUX-25 DN25 2.5~30
RZ-LUX-32 DN32 4.5~60
RZ-LUX-50 DN50 10~150
RZ-LUX-80 DN80 28~400
RZ-LUX-100 DN100 50~800
RZ-LUX-150 DN150 150~2250
RZ-LUX-200 DN200 360~3600
  代号 功能1
N 无温压补偿
Y 带温压补偿
  代号 输出型号
F1 4-20mA输出(二线制)
F2 4-20mA输出(三线制)
F3 RS485通讯接口
  代号 功能2
E1 1.0级
E2 1.5级
T 常温
P1 1.6Mpa
P2 2.5Mpa
P3 4.0Mpa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 铝合金
旋进旋涡流量计产品咨询、选型、报价, 免费咨询电话:4000-388-535, 移动电话:15601403222
